技術指標
◆ 交流額定電流：5A或1A（訂貨時注明）；
◆ 交流額定電壓：57.7V或100V（訂貨時注明）；
◆ 工作頻率：50HZ；
◆ 工作電源：AC/DC85-265V；
◆ 開入電源：內部24V；
◆ 電流測量精度：0.5級；
◆ 電壓測量精度：0.5級；
◆ 保護動作出口時間：1.5倍定值保護動作時間不大于35ms；
◆ 開出節點：持續接通AC/DC220V，5A電流（純阻性負載）。
測控功能
◆ 遙測量：電壓、電流、有功功率、無功功率、功率因數等，可通過設置顯示一次值或二次值；
◆ 遙信量：裝置有8路遙信開入量；
◆ 事件記錄：裝置可記錄64個包括開入量變位、裝置自檢、保護動作等事件，掉電不丟失；
◆ 遙控：裝置可通過遠程后臺進行遙控分合閘及保護定值遠方召喚和修改。
保護功能
◆ 無時限過流保護
◆ 兩段式定時限過流保護
◆ 過負荷保護
◆ 反時限過負荷保護
◆ 零序過流保護
◆ 零序過壓保護
◆ PT斷線監視
◆ 過壓保護
◆ 失壓保護
◆ 非電量保護（重瓦斯跳閘，輕瓦斯告警，超溫跳閘，高溫告警）
通信功能
◆ 可選擇經磁隔離的高速標準RS485接口或經磁隔離的高速標準CAN2.0B接口（兩者二選一，訂貨時說明）；
◆ RS485接口通信規約為IEC 60870-103通信協議；
◆ CAN2.0B接口通信規約為IEC 60870-104協議。

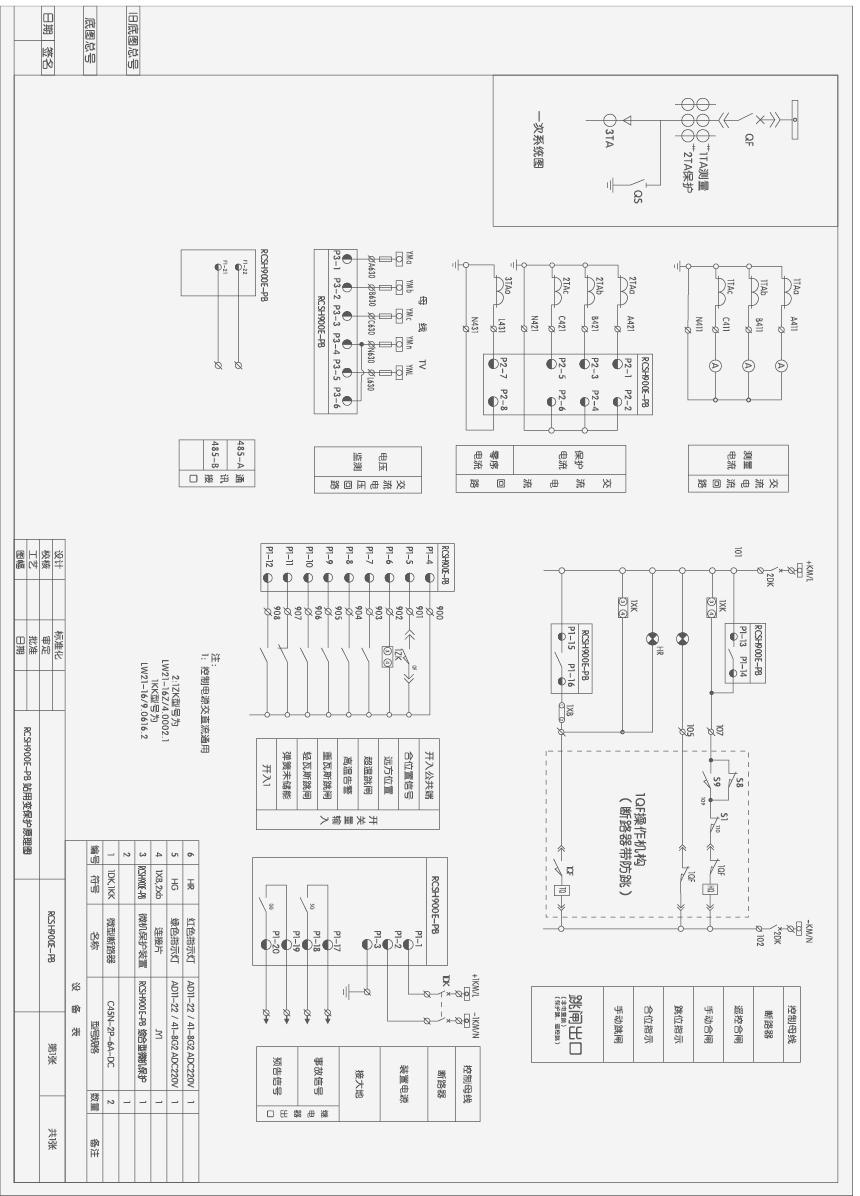

RCSH900E-PB站用變（配變）保護裝置典型接線圖
